هندویل CNC چیست و چرا برای اپراتورها ضروری است؟ معرفی انواع هندویل

در دنیای پیشرفته‌ی ماشین‌افزار و صنایع فلزی، دقت و سرعت حرف اول را می‌زند. اپراتورهای دستگاه‌های CNC (کنترل عددی کامپیوتری) برای تولید قطعات دقیق و بدون خطا، به ابزارهایی نیاز دارند که علاوه بر دقت، کارایی و ایمنی را نیز افزایش دهند. یکی از این ابزارهای کلیدی، هندویل CNC است؛ ابزاری کوچک اما بسیار کاربردی که کنترل حرکت محورها را در دست اپراتور قرار می‌دهد.

اگرچه در نگاه اول ممکن است هندویل تنها یک کنترلر دستی ساده به نظر برسد، اما در واقع نقشی بسیار حیاتی در تنظیمات، کالیبراسیون و حتی جلوگیری از بروز خسارت‌های سنگین ایفا می‌کند. در این گزارش، قصد داریم نگاهی دقیق و فنی به عملکرد، ساختار، انواع و نحوه‌ی انتخاب و نگهداری هندویل CNC بیندازیم تا بدانید چرا این ابزار برای هر اپراتور حرفه‌ای، ضروری است.

هندویل CNC چیست و چه کاربردی دارد؟

هندویل CNC یا Handwheel، یک کنترل‌کننده‌ی دستی برای تنظیم موقعیت محورها در دستگاه‌های CNC است. این ابزار معمولاً به شکل یک کنترلر گردان طراحی شده و اپراتور می‌تواند با چرخاندن آن، حرکات دقیق محورهای X، Y یا Z را به صورت دستی کنترل کند. این ویژگی باعث می‌شود تا در مراحل تنظیم، صفر کردن دستگاه یا بررسی موقعیت ابزار، دقت بسیار بیشتری حاصل شود.

یکی از مهم‌ترین کاربردهای هندویل، در مرحله‌ی ستاپ (Setup) است؛ زمانی که اپراتور باید نقطه‌ی صفر قطعه را تنظیم کند یا ابزار را به موقعیت خاصی برساند. در چنین حالتی، کنترل از طریق هندویل بسیار امن‌تر و دقیق‌تر از کنترل از پنل اصلی است.

تعریف فنی هندویل در دستگاه‌های CNC

هندویل‌ها معمولاً از طریق یک انکودر چرخشی داخلی کار می‌کنند که هر چرخش آن سیگنال‌های دیجیتالی به کنترلر دستگاه ارسال می‌کند. این سیگنال‌ها بسته به گام تنظیم‌شده (مثلاً ۰.۰۱ یا ۰.۰۰۱ میلی‌متر)، موجب حرکت محور به مقدار مشخصی می‌شوند.

نقش هندویل در کنترل دستی محورهای دستگاه

در بسیاری از کارگاه‌های صنعتی، اپراتور پیش از اجرای برنامه اصلی، با هندویل مسیر حرکت ابزار را به صورت دستی بررسی می‌کند تا از عدم برخورد با قطعه یا فیکسچر مطمئن شود. این فرایند از بروز خطاهای پرهزینه جلوگیری کرده و باعث افزایش طول عمر ابزار و دقت نهایی کار می‌شود.

تفاوت هندویل با کنترلر اصلی دستگاه

برخلاف کنترلر اصلی که بر پایه‌ی برنامه G-Code کار می‌کند، هندویل امکان کنترل لحظه‌ای و دستی را فراهم می‌سازد. اپراتور در هر لحظه می‌تواند با چرخاندن هندویل، مسیر حرکت را تنظیم کرده یا موقعیت ابزار را تصحیح کند.

مزیت کنترل دقیق و لحظه‌ای نسبت به پنل مرکزی

در شرایطی که قطعه کار حساس یا گران‌قیمت است، کوچک‌ترین خطای برنامه‌نویسی می‌تواند خسارت‌بار باشد. در اینجا، کنترل دستی توسط هندویل به اپراتور اطمینان می‌دهد که هر حرکت با نهایت دقت انجام می‌شود.

ساختار و اجزای اصلی هندویل CNC

هندویل‌ها از ترکیب قطعات الکترونیکی و مکانیکی ساخته می‌شوند که هماهنگی بین آن‌ها دقت عملکرد را تضمین می‌کند. بدنه‌ی اصلی معمولاً از پلاستیک صنعتی یا آلومینیوم مقاوم ساخته شده تا در برابر ضربه و گردوغبار مقاوم باشد.

بخش‌های مکانیکی و الکترونیکی هندویل

درون هندویل یک انکودر نوری یا مغناطیسی وجود دارد که چرخش دستی را به سیگنال الکتریکی تبدیل می‌کند. علاوه بر آن، دکمه‌های انتخاب محور (Axis Select) و میزان گام حرکتی (Step) روی بدنه تعبیه شده‌اند.

برد الکترونیکی و  انکودر و رابط‌های ارتباطی

برد داخلی وظیفه‌ی ارسال سیگنال به کنترلر دستگاه را دارد. این ارتباط معمولاً از طریق پورت‌های RS232 یا USB صنعتی برقرار می‌شود. کیفیت انکودر و نوع سیگنال‌دهی آن، مستقیماً بر دقت دستگاه تأثیر می‌گذارد.

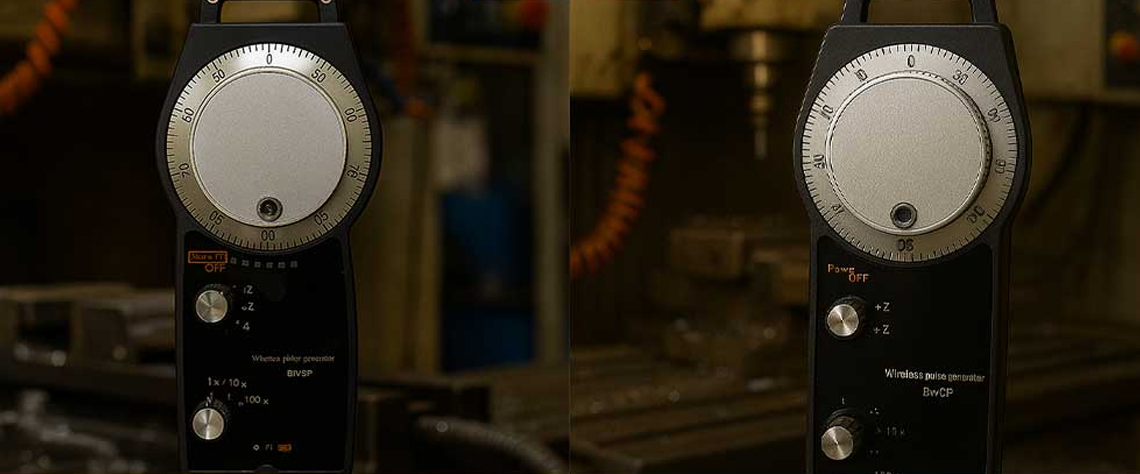

نحوه اتصال هندویل به کنترلر دستگاه

در اغلب موارد، هندویل‌ها از طریق کابل یا گیرنده‌ی بی‌سیم به کنترلر متصل می‌شوند. کابل‌های مقاوم در برابر نویز، مانع از ارسال سیگنال‌های خطا در محیط‌های صنعتی پر سروصدا می‌شوند.

بررسی پورت‌های اتصال و نحوه سیم‌کشی ایمن

در اتصال باسیم، توجه به مسیر عبور کابل بسیار مهم است. کابل نباید در مسیر حرکت میز دستگاه قرار گیرد. در هندویل‌های بی‌سیم نیز لازم است باتری‌ها به‌طور منظم بررسی و از تداخل فرکانسی جلوگیری شود.

اهمیت استفاده از هندویل در دقت و ایمنی اپراتور

در عملیات ماشین‌کاری دقیق، کوچک‌ترین اشتباه در حرکت محور می‌تواند منجر به برخورد ابزار با قطعه یا گیره شود. هندویل با قابلیت کنترل جزئی حرکات، ایمنی اپراتور و دستگاه را به طرز چشمگیری افزایش می‌دهد.

جلوگیری از خطاهای اپراتوری در تنظیم موقعیت ابزار

در دستگاه‌هایی که فاقد هندویل هستند، اپراتور ناچار است از کلیدهای جهت‌دار روی کنترلر استفاده کند که حساسیت کمتری دارند. این موضوع باعث افزایش ریسک برخورد ابزار با قطعه می‌شود.

کنترل میلی‌متری برای جلوگیری از برخورد ابزار با قطعه

با استفاده از هندویل، اپراتور می‌تواند محور را با گام‌های کوچک (مثلاً ۰.۰۰۱ میلی‌متر) جابجا کند و از موقعیت دقیق ابزار مطمئن شود. این ویژگی در تنظیم ارتفاع Z اهمیت زیادی دارد.

نقش هندویل در افزایش دقت عملیات ماشین‌کاری

اپراتورهای حرفه‌ای برای ماشین‌کاری قطعات حساس مانند قالب‌ها یا قطعات هوافضا، پیش از اجرای نهایی برنامه، با هندویل مسیر حرکتی را به‌صورت دستی تست می‌کنند.

تأثیر گام حرکتی هندویل بر روی دقت نهایی قطعه

گام کوچک‌تر در هندویل به معنای کنترل دقیق‌تر محور است. هندویل‌هایی با انکودر ۱۰۰ پالس در هر دور، نسبت به مدل‌های ۵۰ پالس، دقت دو برابر دارند و برای کارهای دقیق‌تر توصیه می‌شوند.

انواع هندویل CNC و کاربرد هر کدام

هندویل‌ها در مدل‌های مختلف باسیم، بی‌سیم، انکودری و دیجیتال تولید می‌شوند که هر کدام بسته به نوع دستگاه و شرایط محیطی، مزایا و محدودیت‌های خاص خود را دارند.

هندویل باسیم در مقابل هندویل بی‌سیم

مدل‌های باسیم معمولاً در کارگاه‌هایی با نویز بالا ترجیح داده می‌شوند، چون احتمال تداخل سیگنال در آن‌ها کمتر است. در مقابل، هندویل‌های بی‌سیم آزادی عمل بیشتری برای اپراتور فراهم می‌کنند.

مزایا و معایب هر نوع در محیط صنعتی

هندویل‌های بی‌سیم برای دستگاه‌های بزرگ مناسب‌اند اما نیاز به شارژ منظم دارند. مدل‌های باسیم ارزان‌تر و پایدارترند اما محدودیت حرکتی دارند. انتخاب میان این دو نوع به نوع پروژه و بودجه بستگی دارد.

تفاوت هندویل انکودری و هندویل دیجیتال

در مدل‌های انکودری، چرخش به سیگنال‌های پالس تبدیل می‌شود، در حالی که در مدل‌های دیجیتال، پردازش اطلاعات توسط یک تراشه داخلی انجام می‌گیرد.

نحوه عملکرد انکودر در کنترل حرکات محور

انکودرها با تشخیص جهت و میزان چرخش، فرمان حرکت را صادر می‌کنند. هر چه تعداد پالس در هر دور بیشتر باشد، حرکت نرم‌تر و دقیق‌تر خواهد بود.

نحوه نگهداری و عیب‌یابی هندویل CNC

نگهداری درست از هندویل باعث افزایش طول عمر آن و جلوگیری از توقف دستگاه می‌شود. تمیز نگه داشتن پورت‌ها، جلوگیری از نفوذ گردوغبار و بررسی سلامت کابل‌ها از نکات کلیدی است.

روش‌های تست سلامت هندویل

برای اطمینان از عملکرد صحیح، می‌توان با استفاده از نرم‌افزار کنترل CNC، پاسخ محور به چرخش هندویل را بررسی کرد. اگر حرکات غیرعادی باشد، احتمال خرابی انکودر وجود دارد.

بررسی سیگنال خروجی انکودر و پورت‌های ارتباطی

در مدل‌های باسیم، قطع و وصل شدن ناگهانی سیگنال معمولاً به دلیل آسیب دیدن سوکت یا شل شدن اتصال است. بررسی دوره‌ای کانکتورها از بروز این مشکلات جلوگیری می‌کند.

عیب‌یابی رایج در هندویل‌های صنعتی

از شایع‌ترین خرابی‌ها می‌توان به خطای ارتباطی (Communication Error)، شکستگی دکمه‌ها و خرابی انکودر اشاره کرد.

مشکلات متداول مانند قطعی کابل یا خطای دیتا

در محیط‌های مرطوب یا دارای گردوغبار زیاد، احتمال ایجاد نویز در سیگنال افزایش می‌یابد. استفاده از کابل‌های شیلددار و نگهداری در دمای متعادل می‌تواند از این مشکلات جلوگیری کند.

چرا اپراتورهای حرفه‌ای همیشه از هندویل استفاده می‌کنند؟

اپراتورهای حرفه‌ای CNC به‌خوبی می‌دانند که کوچک‌ترین خطا در تنظیم یا اجرای برنامه می‌تواند خسارت‌های میلیون‌تومانی به همراه داشته باشد. به همین دلیل، اکثر متخصصان از هندویل CNC به عنوان بخشی جدایی‌ناپذیر از فرآیند کار خود استفاده می‌کنند.

کنترل دستی از طریق هندویل به آن‌ها این امکان را می‌دهد تا هر حرکت محور را به‌صورت دقیق مشاهده و تصحیح کنند. این موضوع به‌ویژه در کارگاه‌هایی که تولید قطعات دقیق نظیر قالب‌ها، تجهیزات پزشکی یا قطعات هوافضا انجام می‌شود، اهمیت دوچندان دارد.

هندویل ابزاری برای کاهش سترس اپراتور

یکی از مزایای بزرگ هندویل این است که اپراتور را از اضطراب اشتباه در تنظیمات رها می‌کند. وقتی اپراتور تسلط کامل بر حرکت دستگاه داشته باشد، اعتمادبه‌نفس بیشتری در هنگام انجام عملیات خواهد داشت.

بهبود تمرکز و کاهش خستگی با استفاده از کنترلر دستی

هندویل‌ها به‌ویژه در کارهای طولانی، با کاهش نیاز به کار با کلیدها و منوهای پیچیده، باعث صرفه‌جویی در زمان و انرژی اپراتور می‌شوند.

افزایش کیفیت نهایی قطعه با کنترل دقیق‌تر

وقتی محور با دقت میکرونی تنظیم شود، دقت نهایی قطعه نیز به شکل چشمگیری افزایش می‌یابد. در واقع، استفاده از هندویل به معنای افزایش کیفیت، کاهش ضایعات و صرفه‌جویی در هزینه‌ها است.

نمونه‌های صنعتی از کاربرد هندویل در پروژه‌های دقیق

در خطوط تولید خودروسازی و هوافضا، هندویل برای تنظیم اولیه دستگاه‌ها در هر شیفت کاری به‌صورت استاندارد استفاده می‌شود تا هر بار نتایج دقیق و تکرارپذیر حاصل گردد.

معرفی انواع هندویل‌های موجود در فروشگاه سی ان سی کالا

فروشگاه اینترنتی سی ان سی کالا یکی از بزرگ‌ترین تأمین‌کنندگان تجهیزات ماشین‌افزار در کشور است که انواع هندویل‌های باسیم، بی‌سیم و دیجیتال را از برندهای معتبر عرضه می‌کند.

هر یک از این مدل‌ها برای نوع خاصی از دستگاه‌ها طراحی شده‌اند و اپراتور می‌تواند بسته به نوع کنترلر و نیاز کاری خود، مدل مناسب را انتخاب کند.

هندویل باسیم مدل MPG100 برای دستگاه‌های سه‌محوره

این مدل یکی از پرفروش‌ترین گزینه‌ها در فروشگاه سی ان سی کالا است. طراحی ارگونومیک و دقت بالا، آن را به انتخاب اول اپراتورهای حرفه‌ای تبدیل کرده است.

ویژگی‌های فنی و مزایای مدل MPG100

این هندویل دارای کابل مقاوم در برابر نویز، دکمه‌های انتخاب محور X/Y/Z، و قابلیت تنظیم گام حرکتی بین 0.001 تا 0.1 میلی‌متر است.

هندویل بی‌سیم برند Shenzhen LNC

مدل‌های بی‌سیم این برند با برد بالا و باتری قدرتمند، گزینه‌ای عالی برای کارگاه‌های بزرگ محسوب می‌شوند.

امکانات هندویل بی‌سیم برای آزادی حرکت اپراتور

اپراتور می‌تواند بدون محدودیت کابل، از هر نقطه‌ای دستگاه را کنترل کند؛ ویژگی‌ای که در ماشین‌های بزرگ فرز یا تراش بسیار حیاتی است.

چرا خرید هندویل از سی ان سی کالا مطمئن‌ تر است؟

در بازار تجهیزات CNC، اصالت و کیفیت کالا مهم‌ترین دغدغه‌ی خریداران است. متأسفانه نمونه‌های تقلبی یا بی‌کیفیت در بازار زیاد شده‌اند که عملکرد ضعیفی دارند و حتی ممکن است به کنترلر دستگاه آسیب بزنند. فروشگاه CNCkala با بیش از دو دهه تجربه در صنعت ماشین‌افزار، تنها محصولات اورجینال و تست‌شده را عرضه می‌کند.

https://cnckala.com

ضمانت اصالت کالا و پشتیبانی فنی تخصصی

تمامی هندویل‌های عرضه‌شده در این فروشگاه دارای گارانتی اصالت و خدمات پس از فروش هستند.

تیم پشتیبانی فنی با تجربه برای راه‌اندازی دستگاه

تیم فنی CNCkala به مشتریان کمک می‌کند تا هندویل خریداری‌شده را به‌درستی نصب و راه‌اندازی کنند و در صورت بروز هرگونه خطا، مشاوره‌ی رایگان دریافت نمایند.

ارسال سریع و تضمینی در سراسر ایران

سفارش‌ها از طریق پست پیشتاز و تیپاکس در کوتاه‌ترین زمان ارسال می‌شوند.

بسته‌بندی ایمن برای جلوگیری از آسیب در حمل‌ونقل

محصولات پیش از ارسال در بسته‌های چندلایه ضدضربه بسته‌بندی می‌شوند تا کاملاً سالم به دست مشتری برسند.

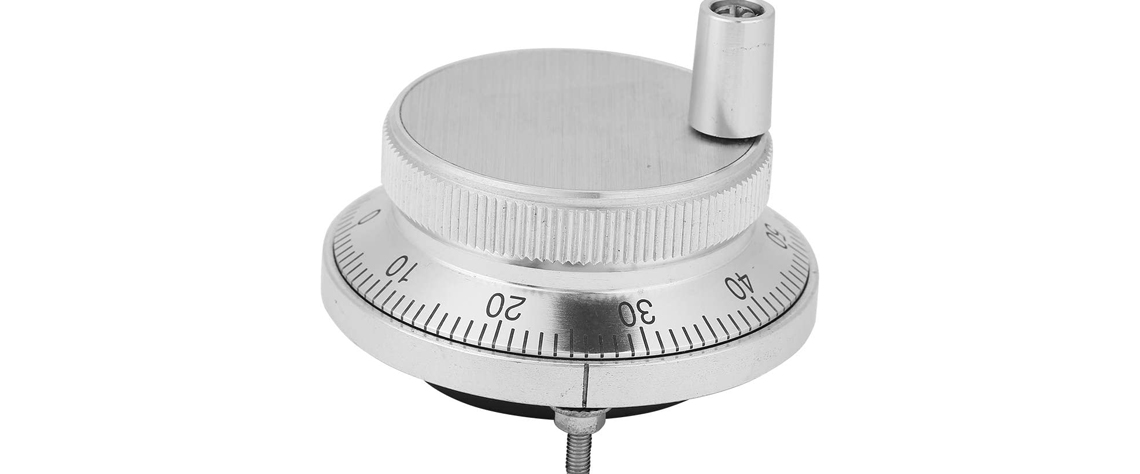

نکات مهم در خرید هندویل CNC مناسب

پیش از خرید هندویل، لازم است به چند نکته‌ی کلیدی توجه کنید تا انتخابی هوشمندانه داشته باشید. هر دستگاه CNC بسته به برند کنترلر و نوع محور، ممکن است با مدل خاصی از هندویل سازگار باشد.

بررسی سازگاری هندویل با کنترلر دستگاه

کنترلرهای Fanuc، Siemens، Syntec و Mach3 هرکدام از پروتکل خاصی برای ارتباط استفاده می‌کنند. انتخاب هندویل ناسازگار ممکن است باعث ارسال داده‌های اشتباه شود.

نکات فنی برای شناسایی پورت ارتباطی صحیح

اگر دستگاه شما از کنترلر Mach3 استفاده می‌کند، باید هندویلی انتخاب کنید که از رابط USB یا DB15 پشتیبانی کند. درحالی‌که دستگاه‌های Fanuc از درگاه RS232 استفاده می‌کنند.

بررسی کیفیت ساخت و دقت انکودر

انکودر قلب هندویل است. هرچه تعداد پالس در هر دور بیشتر باشد، کنترل دقیق‌تر است.

انتخاب مدل‌های با پالس بالا برای پروژه‌های دقیق

برای پروژه‌هایی که نیاز به تلورانس کمتر از ۰.۰۰۱ میلی‌متر دارند، هندویل‌های با انکودر ۱۰۰ تا ۲۰۰ پالس در هر دور توصیه می‌شوند.

خدمات پس از فروش و مشاوره خرید در سی ان سی کالا

یکی از دلایل اصلی اعتماد صنعت‌گران به CNCkala، خدمات گسترده پس از فروش این مجموعه است. تیم فنی این فروشگاه نه‌تنها در انتخاب محصول مناسب، بلکه در نصب، عیب‌یابی و آموزش نیز همراه مشتری است.

پشتیبانی ۲۴ ساعته و مشاوره تخصصی رایگان

مشتریان می‌توانند از طریق تماس تلفنی یا واتساپ با کارشناسان فنی ارتباط گرفته و راهنمایی لازم را برای نصب یا تنظیم هندویل دریافت کنند.

مزیت ارتباط مستقیم با متخصصان CNC

برخلاف فروشگاه‌های عادی، CNCkala توسط مهندسان متخصص در حوزه ماشین‌افزار اداره می‌شود. این یعنی خریدار مستقیماً با کارشناسان خبره تعامل دارد، نه صرفاً فروشندگان معمولی.

گارانتی تعویض و خدمات تعمیر اختصاصی

در صورت بروز هرگونه خرابی یا ایراد فنی، مشتری می‌تواند از گارانتی تعویض یا تعمیر سریع استفاده کند.

اهمیت خدمات فنی در حفظ بهره‌وری دستگاه

تعمیر و نگهداری سریع باعث جلوگیری از توقف خطوط تولید می‌شود و درنتیجه هزینه‌های کلی کارخانه را کاهش می‌دهد.

نتیجه‌گیری

در این گزارش دریافتیم که هندویل CNC یکی از ضروری‌ترین ابزارهای اپراتورها برای کنترل دقیق، ایمن و سریع دستگاه‌های ماشین‌افزار است. این ابزار کوچک اما کلیدی، نقش مهمی در جلوگیری از خطاهای اپراتوری، افزایش کیفیت قطعات و حفظ سلامت دستگاه دارد.

با توجه به تنوع مدل‌ها در بازار، انتخاب یک محصول اورجینال و سازگار اهمیت ویژه‌ای دارد. فروشگاه سی ان سی کالا با بیش از بیست سال تجربه، مرجع مطمئن خرید انواع هندویل باسیم، بی‌سیم، دیجیتال و صنعتی در ایران است.

اگر در حال کار با دستگاه‌های CNC هستید یا قصد راه‌اندازی خط تولید جدید دارید، وقت آن است که دقت و ایمنی کار خود را با استفاده از یک هندویل حرفه‌ای ارتقا دهید. همین حالا با کارشناسان سی ان سی کالا تماس بگیرید و مناسب‌ترین مدل را برای دستگاه خود انتخاب کنید.
