در این مقاله به تنظیمات نمایش رزوه ها در نرم افزار سالیدورک می پردازیم. نمایش رزوه ها در طراحی های صنعتی به خصوص در مواردی که قطعات باید به درستی با هم تطابق داشته باشند اهمیت زیادی دارد. این تنظیمات به کاربران امکان می دهند تا رزوه ها را به گونه ای نمایش دهند که هم طراحی و هم نمایش به شکل مناسب تری انجام گیرد.
اصول اولیه رزوه گذاری در سالیدورک
در سالیدورک رزوه ها از طریق گزینه های مختلفی قابل نمایش و تنظیم هستند. برای اینکه این تنظیمات را به طور بهینه انجام دهید باید ابتدا به سراغ ابزار Thread Feature بروید.
این ابزار به شما اجازه می دهد رزوه هایی با استانداردهای بین المللی یا سفارشی ایجاد کنید. انتخاب مناسب رزوه ها چه از نوع رزوه های داخلی یا خارجی بستگی به نوع طراحی دارد و با استفاده از ویژگی های استاندارد رزوه گذاری به بهترین شکل پیاده سازی می شود.
تنظیمات اولیه نمایش رزوه ها
یکی از مهم ترین قسمت های تنظیمات رزوه ها استفاده از استانداردها است. سالیدورک از استانداردهای مختلفی مانند ISO و ANSI پشتیبانی می کند که با انتخاب صحیح آن ها دقت طراحی شما بیشتر خواهد شد.

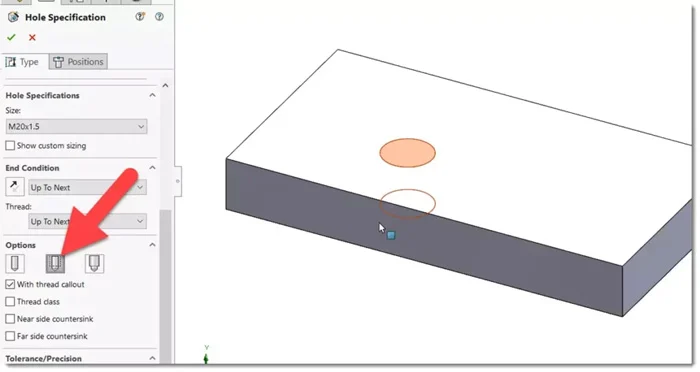

برای تنظیمات نمایش رزوه و طبق آموزش solidworks:
- ابزار Thread Display را در سالیدورک پیدا کنید.
- با استفاده از گزینه Threaded Surface رزوه ها را می توانید به حالت ۲D یا ۳D تبدیل کنید.
- انتخاب بین رزوه های بصری و واقعی در تنظیمات رزوه ها از نظر کارایی و دقت مهم است.
تفاوت بین رزوه های بصری و واقعی
رزوه های بصری و واقعی تفاوت های بسیاری دارند :
- رزوه های بصری برای نمایش ظاهری به کار می روند و بار محاسباتی کمتری دارند.
- رزوه های واقعی باعث افزایش دقت طراحی می شوند اما زمان بیشتری برای پردازش نیاز دارند.
پیشنهاد ما این است که اگر رزوه ها در طراحی های کوچک و قابل نمایش هستند از حالت بصری استفاده کنید. اما اگر دقت طراحی اهمیت بیشتری دارد رزوه های واقعی گزینه بهتری هستند.
آموزش قدم به قدم تنظیمات رزوه
برای اینکه بتوانید تنظیمات رزوه ها را به خوبی انجام دهید مراحل زیر را دنبال کنید :
- ایجاد یک قطعه جدید : قطعه ای که قرار است روی آن رزوه گذاری انجام شود را انتخاب کنید.
- انتخاب سطح مورد نظر : رزوه ها بر روی سطح داخلی یا خارجی قرار می گیرند.
- انتخاب نوع رزوه : برای تنظیمات استاندارد رزوه هایی با استانداردهای ISO یا ANSI را انتخاب کنید.
- تنظیم عمق و قطر رزوه : این دو گزینه برای اطمینان از تطابق قطعات بسیار اهمیت دارند.
جدول تنظیمات پیشنهادی رزوه ها در سالیدورک
| ویژگی | توضیحات | نکات مهم |
| استاندارد رزوه | ANSI, ISO | بستگی به کاربرد و محل استفاده |
| نوع رزوه | خارجی داخلی | دقت کنید که رزوه های خارجی بیشتر در قطعات پیچ استفاده می شوند |
| نمایش رزوه | بصری واقعی | رزوه های بصری برای طراحی های ساده و سریع و رزوه های واقعی برای طراحی های پیچیده مناسب اند |
| اندازه رزوه | قطر و عمق را دقیق وارد کنید | هر چه اندازه دقیق تر باشد احتمال خطا کمتر می شود |
استفاده از Thread Wizard برای بهبود دقت رزوه گذاری
ابزار Thread Wizard در سالیدورک به کاربران امکان می دهد که با استفاده از قالب های از پیش تعیین شده رزوه های پیچیده تری بسازند. این ابزار همچنین از استانداردهای مختلفی پشتیبانی می کند.
ویژگی های اصلی Thread Wizard :
- پشتیبانی از استانداردهای مختلف
- تنظیمات گسترده برای اندازه و ابعاد رزوه ها
- امکان انتخاب رزوه های راست گرد و چپ گرد
تنظیمات محیطی و بهبود نمایش رزوه
برای بهبود کیفیت نمایش رزوه ها در سالیدورک چند نکته را می توانید رعایت کنید :
- کیفیت نمایش را افزایش دهید : از طریق تنظیمات کیفیت تصویر می توانید رزوه ها را با جزئیات بیشتری نمایش دهید.
- استفاده از مواد مناسب : در سالیدورک مواد مختلفی برای نمایش بهتر رزوه ها وجود دارد؛ به عنوان مثال فلزات برای طراحی های دقیق بهتر عمل می کنند.
- استفاده از نورپردازی و سایه زنی : این کار باعث می شود رزوه ها در مدل سه بعدی بهتر دیده شوند.
جدول تنظیمات مواد و نمایش
| نوع ماده | نمایش رزوه | پیشنهاد |
| فلز | بسیار دقیق و قابل مشاهده | مناسب برای طراحی های صنعتی |
| پلاستیک | متوسط و ساده | مناسب برای مدل های ساده تر و قطعات پرینت سه بعدی |
| چوب | کمتر قابل مشاهده | بیشتر برای مدل سازی های آزمایشی |
نکات پایانی و توصیه های کاربردی
برای اینکه بتوانید از تنظیمات رزوه ها در سالیدورک نهایت استفاده را ببرید بهتر است :
- همیشه مدل خود را ذخیره کنید تا در صورت بروز خطا به نسخه قبل برگردید.
- تنظیمات رزوه ها را با توجه به نوع قطعه تنظیم کنید؛ چرا که هر قطعه نیازهای مخصوص به خود را دارد.
- تمرین کنید و از پروژه های ساده تر شروع کنید تا به مرور بتوانید طراحی های پیچیده تر را انجام دهید.
پرسش و پاسخ های متداول
چگونه می توان رزوه ها را فقط در نمای دوبعدی نمایش داد؟
در قسمت تنظیمات نمایش رزوه گزینه ای برای تغییر نمایش رزوه به حالت دوبعدی وجود دارد که می توانید آن را انتخاب کنید.
آیا می توان رزوه ها را بعد از طراحی تغییر داد؟
بله در هر مرحله می توانید با استفاده از ابزار Edit Feature تنظیمات رزوه ها را تغییر دهید.
بهترین استاندارد برای رزوه های صنعتی کدام است؟
استانداردهای ANSI و ISO دو گزینه عالی برای رزوه های صنعتی هستند.
