انواع فونداسیون مورد استفاده در سوله سازی

فونداسیون یکی از مهم‌ترین بخش‌های هر سازه به‌ویژه سوله‌های صنعتی است که نقش اساسی در انتقال بارهای سازه به زمین و تامین پایداری کلی بنا ایفا می‌کند. انتخاب و اجرای صحیح نوع فونداسیون بر اساس شرایط زمین نوع سازه و بارهای وارد شده تضمین‌کننده دوام ایمنی و اقتصادی بودن پروژه خواهد بود. در این مقاله به بررسی انواع فونداسیون‌های مورد استفاده در سوله‌سازی مزایا و معایب آن‌ها و نکات مهم اجرایی و طراحی پرداخته شده است تا مهندسان و مجریان پروژه‌ها بتوانند بهترین تصمیم را اتخاذ کنند.

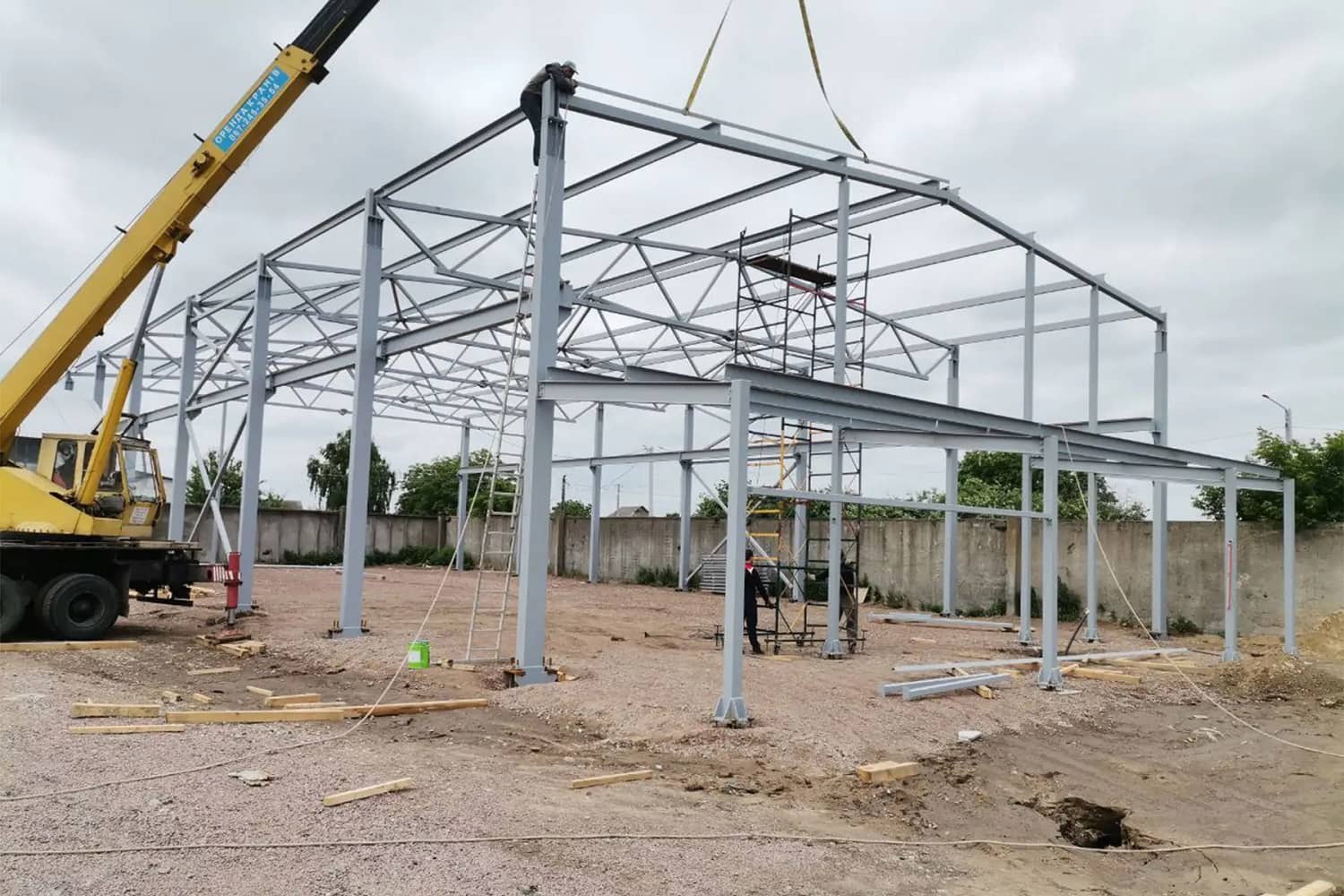

فونداسیون در ساخت سوله‌ها

فونداسیون پایه و اساس هر سازه‌ای است و در ساخت سوله‌ها نیز نقش حیاتی دارد. این بخش از سازه وظیفه انتقال بارهای وارد شده از سوله به زمین را بر عهده دارد و به‌عنوان اولین عنصر باربر تضمین‌کننده پایداری و استحکام کلی سازه است. نوع فونداسیون انتخاب‌شده برای سوله بسته به نوع زمین کاربری سوله وزن سازه و شرایط اقلیمی منطقه متفاوت خواهد بود و معمولاً به‌صورت فونداسیون نواری گسترده یا منفرد طراحی می‌شود.

نقش فونداسیون در ایمنی و دوام سازه

یکی از مهم‌ترین عوامل مؤثر در ایمنی و دوام سوله طراحی و اجرای صحیح فونداسیون است. در صورت اجرای اصولی فونداسیون می‌تواند از نشست‌های ناهمگون ترک‌خوردگی سازه و حتی فروپاشی جلوگیری کند. همچنین در مناطقی با خاک سست یا رطوبت بالا تقویت فونداسیون با استفاده از مصالح مقاوم یا شمع‌کوبی ضرورت می‌یابد. انتخاب دقیق نوع فونداسیون و رعایت استانداردهای مهندسی در اجرا نه‌تنها عمر مفید سوله را افزایش می‌دهد بلکه از هزینه‌های سنگین تعمیر و نگهداری در آینده نیز جلوگیری می‌کند.

فونداسیون منفرد (تکی)

فونداسیون منفرد یا فونداسیون تکی یکی از ساده‌ترین و رایج‌ترین انواع پی در ساخت سازه‌های سبک مانند سوله‌ها است. این نوع پی معمولاً به‌صورت یک بلوک بتنی زیر هر ستون اجرا می‌شود و هر فونداسیون به‌تنهایی بار یک ستون را به زمین منتقل می‌کند. این روش زمانی استفاده می‌شود که بار وارده بر سازه کم باشد و ظرفیت باربری خاک نیز در سطح قابل قبول قرار داشته باشد. در سوله‌هایی که ستون‌ها به‌صورت جدا از هم قرار گرفته‌اند و توزیع بار به‌صورت نقطه‌ای است فونداسیون تکی راهکاری اقتصادی و مؤثر به شمار می‌رود.

مزایا و معایب فونداسیون تکی

• ساده و سریع بودن اجرا: این نوع پی نیازی به تجهیزات خاص یا طراحی پیچیده ندارد و با هزینه کمتر اجرا می‌شود.
• مناسب برای پروژه‌های اقتصادی: در پروژه‌هایی با بودجه محدود یا در سوله‌هایی با تعداد ستون‌های کم فونداسیون تکی گزینه‌ای به‌صرفه است.
• صرفه‌جویی در مصرف مصالح: به‌دلیل کوچک بودن ابعاد هر فونداسیون مقدار بتن و آرماتور مصرفی کمتر خواهد بود.
• کارایی محدود در زمین‌های ضعیف: اگر خاک زیر پی نرم یا سست باشد خطر نشست نامتقارن و ناپایداری سازه افزایش می‌یابد.
• مقاومت کمتر در برابر نیروهای جانبی: فونداسیون تکی برای مقابله با بارهای افقی مانند باد یا زلزله به تنهایی کافی نیست و نیاز به تقویت از طریق شناژ یا مهاربند دارد.

به‌طور کلی فونداسیون منفرد زمانی انتخاب مناسبی است که شرایط خاک مناسب باشد بارها سبک باشند و طرح سازه نیاز به فونداسیون‌های گسترده نداشته باشد.

فونداسیون نواری

فوند نواری یکی از رایج‌ترین انواع پی در پروژه‌های سوله‌سازی است که به‌ویژه در سازه‌هایی با دیوار باربر یا ردیف‌های منظم از ستون‌ها کاربرد فراوان دارد. این نوع فونداسیون به‌صورت یک نوار بتنی پیوسته زیر دیوار یا خط ستون‌ها اجرا می‌شود و بار وارده از سازه را به‌صورت خطی به زمین منتقل می‌کند. عملکرد یکنواخت ساختار ساده و هزینه مناسب باعث شده فوند نواری در پروژه‌های صنعتی و نیمه‌صنعتی به‌ویژه سوله‌های با دهانه متوسط بسیار محبوب باشد.

کاربرد در سوله‌های صنعتی با دهانه متوسط

در سوله‌هایی با دهانه متوسط (بین ۱۵ تا ۳۰ متر) تعادل بین وزن سازه و ظرفیت خاک اهمیت بالایی دارد. در این شرایط فونداسیون نواری انتخابی بهینه است؛ چرا که:

• توزیع یکنواخت بار روی خاک را فراهم می‌کند و از تمرکز تنش در یک نقطه جلوگیری می‌نماید.
• در سوله‌هایی که ستون‌ها در ردیف‌های منظم قرار دارند این نوع پی به‌خوبی بارهای عمودی را به زمین منتقل کرده و ثبات سازه را حفظ می‌کند.
• هزینه اجرای آن نسبت به فونداسیون‌های گسترده یا عمیق کمتر است و سرعت اجرا نیز بالاست.

فونداسیون نواری به‌خصوص زمانی که دیوارهای جانبی سوله نیز باربر باشند عملکردی مؤثرتر دارد و نقش قابل‌توجهی در پایداری سازه ایفا می‌کند. در زمین‌هایی با مقاومت متوسط این نوع فونداسیون بدون نیاز به بهسازی خاک نیز قابل اجرا است که خود مزیتی اقتصادی و فنی در پروژه‌های صنعتی محسوب می‌شود.

فوند آسیب (پدی)

فونداسیون آسیب یا پَدی (Pad Foundation) نوعی فونداسیون سطحی است که شباهت زیادی به فونداسیون تکی دارد اما با ابعاد بزرگ‌تر و قابلیت تحمل بار بیشتر طراحی می‌شود. این نوع فونداسیون در محل هر ستون به صورت یک دال بتنی بزرگ و مسلح اجرا می‌گردد و زمانی مورد استفاده قرار می‌گیرد که بار ستون‌ها زیاد بوده اما زمین هنوز ظرفیت باربری مناسبی دارد. در پروژه‌های سوله‌سازی فونداسیون آسیب معمولاً برای ستون‌های باربر مرکزی یا نقاطی که بار بیشتری را متحمل می‌شوند به کار می‌رود.

فونداسیون رادیه (کف پی)

فونداسیون رادیه که به آن کف پی نیز گفته می‌شود یکی از پیشرفته‌ترین انواع فونداسیون سطحی است که به‌صورت یک دال بزرگ و مسلح زیر کل سازه اجرا می‌شود. این نوع فونداسیون معمولاً زمانی استفاده می‌شود که بار سازه زیاد باشد یا خاک بستر ظرفیت باربری کمی داشته باشد. رادیه باعث می‌شود بارها به‌صورت گسترده و یکنواخت روی سطح خاک پخش شوند و از تمرکز تنش‌ها و نشست‌های نامتقارن جلوگیری کند.

نقش در پخش یکنواخت بار

یکی از مهم‌ترین مزایای فونداسیون رادیه توانایی آن در پخش یکنواخت بار سازه بر روی سطح گسترده‌ای از زمین است. به‌عبارت دیگر به جای انتقال بار از طریق چند نقطه محدود کف پی بار را به کل سطح خود منتقل می‌کند. این ویژگی باعث می‌شود:

• فشار وارده به خاک به میزان قابل توجهی کاهش یابد و خطر نشست‌های ناهمسان و موضعی به حداقل برسد.
• در خاک‌های ضعیف یا با ناپایداری توزیع بار گسترده‌تر باعث افزایش پایداری سازه شود.
• نیازی به اجرای پی‌های عمیق یا بهسازی پیچیده خاک نباشد که در هزینه‌ها و زمان اجرا صرفه‌جویی می‌کند.

در سوله‌های بزرگ و سنگین با دهانه‌های وسیع یا شرایط زمین نامساعد فونداسیون رادیه گزینه‌ای بسیار مناسب است که امنیت و دوام سازه را تضمین می‌کند. این نوع فونداسیون به دلیل ساختار یکپارچه خود مقاومت بسیار خوبی در برابر نیروهای جانبی و لرزه‌ای نیز دارد.

فونداسیون شمعی

فونداسیون شمعی یکی از انواع فونداسیون‌های عمیق است که برای انتقال بارهای سنگین سازه به لایه‌های مقاوم‌تر خاک در عمق‌های زیاد استفاده می‌شود. این نوع فونداسیون در شرایطی کاربرد دارد که خاک سطحی ضعیف یا ناپایدار باشد و نتوان بار سازه را به‌صورت مستقیم به آن منتقل کرد. شمع‌ها معمولاً از جنس بتن فولاد یا چوب ساخته می‌شوند و به صورت عمودی در زمین نصب می‌گردند تا به لایه‌های مقاوم‌تر زیرین برسند.

انواع شمع‌ها و روش‌های نصب

شمع‌ها بر اساس جنس روش ساخت و نحوه نصب به دسته‌های مختلفی تقسیم می‌شوند که مهم‌ترین آن‌ها عبارت‌اند از:

• شمع‌های بتنی پیش‌ساخته (Precast Concrete Piles): این شمع‌ها در کارخانه ساخته شده و سپس با تجهیزات سنگین به داخل زمین کوبیده یا جاگذاری می‌شوند. سرعت نصب بالا و کیفیت کنترل‌شده از مزایای آن‌هاست.
• شمع‌های بتنی درجا (Cast-in-situ Concrete Piles): در این روش ابتدا گودالی با حفاری یا شمع‌کوبی ایجاد شده و سپس بتن‌ریزی انجام می‌شود. برای زمین‌هایی با شرایط خاص و محل‌هایی که امکان حمل شمع پیش‌ساخته نیست کاربرد دارد.
• شمع‌های فولادی: این شمع‌ها از ورق یا مقاطع فولادی ساخته شده و معمولاً با ضربه یا فشار به داخل زمین کوبیده می‌شوند. در پروژه‌هایی با بارهای سنگین و خاک‌های خاص استفاده می‌شوند.
• شمع‌های چوبی: کمتر استفاده می‌شود و معمولاً در پروژه‌های کوچک یا شرایط خاص و خاک‌های نرم کاربرد دارد.

روش‌های نصب شمع

• کوبیدن شمع (Driving): با استفاده از دستگاه‌های شمع‌کوب شمع‌های پیش‌ساخته یا فولادی به داخل زمین کوبیده می‌شوند. این روش سریع و پرکاربرد است ولی نیاز به تجهیزات سنگین دارد.
• حفاری و بتن‌ریزی (Bored Piling): ابتدا گودالی حفر شده و سپس شمع درجا ساخته می‌شود. این روش کمتر ایجاد لرزش دارد و برای مناطق شهری یا نزدیک به سازه‌های حساس مناسب است.
• پیچاندن یا چرخاندن (Screw Piles): نوعی شمع فولادی است که به‌صورت مارپیچی در زمین پیچانده می‌شود و در خاک‌های نرم کاربرد دارد.

هر کدام از این انواع و روش‌های نصب با توجه به شرایط زمین نوع سازه بارهای وارده و بودجه پروژه انتخاب و اجرا می‌شوند تا بهترین عملکرد و ایمنی سازه تضمین شود.

فونداسیون با پی مرکب

فونداسیون با پی مرکب نوعی پی گسترده است که چند ستون مجاور را به‌وسیله یک دال یا سازه مشترک به زمین متصل می‌کند. این نوع فونداسیون زمانی استفاده می‌شود که فونداسیون‌های منفرد نمی‌توانند بارهای وارده را به تنهایی تحمل کنند یا فاصله بین ستون‌ها کم است. پی مرکب باعث توزیع یکنواخت‌تر بار و افزایش پایداری سازه می‌شود و معمولاً در زمین‌های ضعیف یا پروژه‌های بزرگ صنعتی کاربرد دارد.

مقایسه انواع فونداسیون سوله از نظر هزینه و زمان

نوع فونداسیون	هزینه اجرا	زمان اجرا	کاربرد اصلی
فونداسیون تکی (منفرد)	کم	کوتاه	سوله‌های سبک و اقتصادی
فوند نواری	متوسط	متوسط	سوله‌های با دهانه متوسط
فوند آسیب (پدی)	نسبتا بالا	متوسط تا طولانی	ستون‌های با بار زیاد
فوند رادیه (کف پی)	بالا	طولانی	زمین‌های ضعیف و بارهای گسترده
فونداسیون شمعی	بسیار بالا	طولانی و نیاز به تجهیزات خاص	زمین‌های بسیار ضعیف و بارهای سنگین
وند مرکب	بالا	متوسط	پروژه‌های بزرگ با ستون‌های نزدیک

عوامل در انتخاب نوع فونداسیون

انتخاب نوع فونداسیون مناسب برای سوله به عوامل متعددی بستگی دارد که برخی از مهم‌ترین آن‌ها عبارتند از:

نوع و کیفیت خاک: خاک‌های مقاوم امکان استفاده از فونداسیون‌های سطحی را فراهم می‌کنند در حالی که خاک‌های ضعیف نیازمند فونداسیون‌های عمیق یا تقویت‌شده هستند.

بار وارده از سازه: وزن کلی سازه و نوع بارهای وارده (عمودی جانبی دینامیکی) در انتخاب نوع پی مؤثر است.

ابعاد و تعداد ستون‌ها: فاصله و توزیع ستون‌ها تعیین می‌کند که فونداسیون منفرد مناسب است یا نیاز به پی نواری مرکب یا گسترده وجود دارد.

شرایط اقلیمی و محیطی: مناطقی با خطر زلزله یا نوسانات شدید خاک نیازمند فونداسیون‌های خاص با مقاومت بالا هستند.

بودجه و زمان پروژه: هزینه و زمان اجرای پی نقش تعیین‌کننده‌ای در انتخاب نوع فونداسیون دارند.

دسترسی به تجهیزات و نیروی متخصص: برخی فونداسیون‌ها مانند شمعی نیازمند تجهیزات و نیروی فنی خاص هستند که در دسترس بودن آن‌ها باید بررسی شود.

با در نظر گرفتن این عوامل و تحلیل شرایط پروژه می‌توان بهترین نوع فونداسیون را انتخاب کرد که هم از نظر فنی و ایمنی و هم اقتصادی بهینه باشد.

نکات اجرایی در اجرای فونداسیون سوله

اجرای صحیح فونداسیون سوله اهمیت بسیار زیادی در پایداری و دوام کل سازه دارد. برخی از نکات کلیدی اجرایی عبارت‌اند از:

• بررسی دقیق خاک و آزمایش‌های ژئوتکنیکی: قبل از شروع کار باید خاک محل پروژه به دقت آزمایش و بررسی شود تا نوع فونداسیون و عمق آن تعیین گردد.
• اجرای دقیق نقشه‌های مهندسی: فونداسیون باید طبق نقشه‌های اجرایی و طراحی شده توسط مهندسین سازه اجرا شود و هرگونه تغییر در ابعاد یا موقعیت پی باید با تایید ناظر صورت گیرد.
• کیفیت مصالح: استفاده از بتن با عیار مناسب و فولاد با استانداردهای لازم از ملزومات است تا مقاومت و دوام فونداسیون تضمین شود.

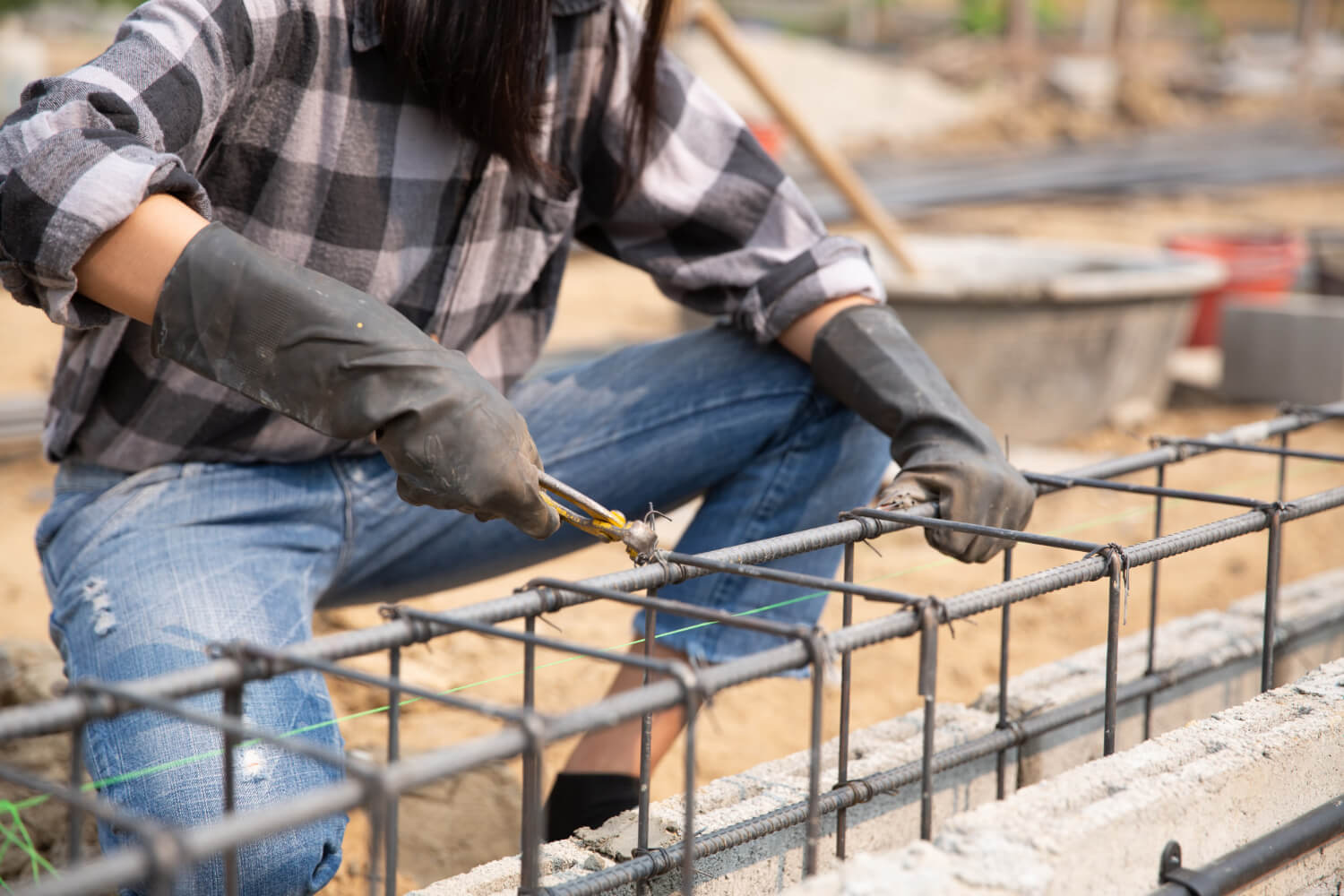

• عملیات قالب‌بندی و آرماتوربندی: قالب‌ها باید محکم و دقیق نصب شده و آرماتورها با ابعاد و شکل مورد نظر به درستی جایگذاری شوند.
• کنترل مراحل بتن‌ریزی: بتن باید در شرایط مناسب ریخته شده و پس از آن مراقبت‌های لازم برای عمل‌آوری (کیورینگ) انجام شود تا ترک‌خوردگی و ضعف در بتن کاهش یابد.
• مدیریت زهکشی و آب‌های زیرسطحی: جلوگیری از تجمع آب در اطراف فونداسیون به منظور جلوگیری از نشست و آسیب‌های احتمالی اهمیت دارد.
• نظارت مستمر: در طول اجرای فونداسیون باید نظارت دقیق بر تمام مراحل صورت گیرد تا استانداردها رعایت شود و مشکلات احتمالی به سرعت رفع گردد.

اشتباهات رایج در انتخاب و اجرای فونداسیون سوله

در پروژه‌های سوله‌سازی برخی اشتباهات معمول می‌تواند منجر به کاهش عمر مفید سازه و افزایش هزینه‌ها شود از جمله:

• عدم بررسی دقیق شرایط خاک: شروع پروژه بدون آزمایش کامل خاک باعث انتخاب فونداسیون نامناسب می‌شود.
• طراحی نادرست فونداسیون: عدم در نظر گرفتن بارهای واقعی و شرایط محیطی ممکن است باعث طراحی ضعیف شود.
• استفاده از مصالح نامرغوب: بتن یا فولاد بی‌کیفیت مقاومت فونداسیون را کاهش می‌دهد.
• اجرای غیر استاندارد: کوتاهی در رعایت جزئیات اجرایی مانند آرماتوربندی و کیورینگ منجر به ضعف ساختاری می‌شود.
• نادیده گرفتن زهکشی: تجمع آب اطراف فونداسیون باعث نشست و خرابی زودهنگام می‌گردد.

عدم هماهنگی بین تیم‌های طراحی و اجرا: ضعف در ارتباط باعث بروز خطاهای عملیاتی می‌شود.

نقش نرم‌افزارهای مهندسی در طراحی فونداسیون سوله

امروزه استفاده از نرم‌افزارهای مهندسی پیشرفته نقش مهمی در طراحی دقیق و بهینه فونداسیون سوله‌ها دارد. این نرم‌افزارها قادرند با تحلیل‌های دقیق بارگذاری مقاومت خاک شرایط لرزه‌ای و سایر پارامترهای فنی بهترین نوع و ابعاد فونداسیون را پیشنهاد دهند. از جمله مزایای استفاده از نرم‌افزارهای مهندسی می‌توان به موارد زیر اشاره کرد:

• افزایش دقت در محاسبات و تحلیل بارها
• امکان شبیه‌سازی شرایط مختلف زمین و سازه
• کاهش خطاهای انسانی در طراحی
• امکان بررسی و بهینه‌سازی اقتصادی طرح
• تهیه نقشه‌ها و گزارش‌های مهندسی به صورت خودکار
• پشتیبانی از استانداردهای بین‌المللی و ملی

نرم‌افزارهای معروف مانند SAP2000 ETABS SAFE و Robot Structural Analysis در طراحی فونداسیون سوله کاربرد فراوان دارند و اجرای طرحی ایمن بهینه و اقتصادی را تضمین می‌کنند.

اهمیت انتخاب فونداسیون مناسب در پروژه‌های سوله‌سازی در عراق

با توجه به شرایط اقلیمی متنوع و خاک‌های گوناگون در مناطق مختلف عراق انتخاب صحیح نوع فونداسیون نقش کلیدی در موفقیت پروژه‌های ساخت سوله در عراق دارد. در بسیاری از مناطق عراق خاک‌های سست یا با رطوبت بالا وجود دارد که نیازمند بررسی‌های ژئوتکنیکی دقیق و استفاده از فونداسیون‌هایی مانند رادیه یا شمعی است. از سوی دیگر در پروژه‌های صنعتی و صادراتی ایران به عراق استفاده از فونداسیون‌های استاندارد و مقاوم مطابق با آیین‌نامه‌های بین‌المللی اعتبار سازندگان ایرانی را افزایش داده و اعتماد سرمایه‌گذاران عراقی را جلب می‌کند. انتخاب اصولی پی نخستین گام برای ساخت سوله‌ای بادوام ایمن و مقرون‌به‌صرفه در بازار رقابتی عراق است.

نتیجه گیری

فونداسیون پایه و اساس هر سازه‌ای است و اهمیت آن در سوله‌سازی دو چندان می‌شود. انواع مختلفی از فونداسیون‌ها مانند منفرد نواری آسیب رادیه شمعی و مرکب وجود دارند که هر کدام بسته به شرایط پروژه و نوع خاک کاربرد ویژه‌ای دارند. انتخاب درست فونداسیون علاوه بر تضمین ایمنی و پایداری سازه می‌تواند در صرفه‌جویی هزینه‌ها و زمان اجرای پروژه تاثیرگذار باشد. همچنین اجرای دقیق و رعایت نکات فنی و استفاده از نرم‌افزارهای مهندسی به طراحی و اجرای بهینه کمک شایانی می‌کند. به همین دلیل شناخت کامل ویژگی‌ها و محدودیت‌های هر نوع فونداسیون پیش از شروع پروژه ضروری است تا سوله‌ای مقاوم ایمن و با دوام ساخته شود.
